Vishay HVCC系列高壓陶瓷電容器15kV高壓圓片電容供應商

發布時間：2026-06-10 09:08:33     瀏覽：62

　　Vishay HVCC Class 1 Series 是一款高壓單層陶瓷圓片電容(High Voltage Ceramic Capacitors)，采用徑向引線設計，適用于高壓、高可靠性應用場景，例如 X-Ray 電源、工業激光器、安檢設備及空氣凈化系統等。

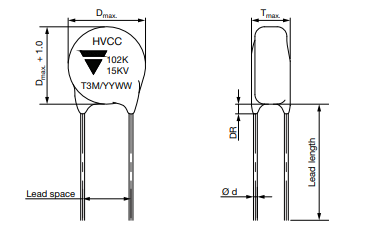

Vishay高壓陶瓷電容器Vishay HVCC系列高壓陶瓷電容器

　　產品特點

　　· 高耐壓設計：額定 DC 電壓高達 15kV

　　· Class 1 陶瓷介質，穩定性高

　　· 低損耗、低 DC Bias 漂移

　　· 電容量范圍：100pF ~ 1000pF

　　· 徑向引線結構，適合高壓 PCB 安裝

　　· 環氧樹脂封裝，符合 UL94 V-0 阻燃等級

　　· 高絕緣電阻：≥200GΩ

　　· 工作溫度范圍：-30°C ~ +85°C

　　典型應用領域

　　HVCC 系列主要用于高壓與脈沖系統，包括：

　　· 醫療 X-Ray 電源

　　· 工業激光器

　　· 行李安檢設備

　　· 高壓電源模塊

　　· 空氣凈化器 / 離子發生器

　　· 脈沖激光系統

　　核心參數


參數規格
額定電壓15,000VDC
AC 電壓5300VAC
電容量范圍100pF ~ 1000pF
容差±10%
介質類型T3M
溫度系數-4700ppm/°C ±1000ppm/°C
損耗因數1.0%@1kHz
絕緣電阻≥200GΩ
工作溫度-30°C ~ +85°C


　　系列型號列表

C (pF)TOL. (%)MAX. BODY DIAMETER “D”MAX. BODY THICKNESS “T”LEAD SPACE “LS” (± 1 mm)WIRE DIAMETER “? d” (± 0.05 mm)LEAD LENGTH (± 5 mm)MAX. DRORDERING CODE
mmmmmmmmmmmm
100± 1088.29.5 or 12.50.65 or 0.80304HVCC153T3M101K###
150± 1098.2HVCC153T3M151K###
220± 10108.2HVCC153T3M221K###
330± 10128.2HVCC153T3M331K###
470± 10138.2HVCC153T3M471K###
680± 10158.2HVCC153T3M681K###
1000± 10188.2HVCC153T3M102K###

更多vishay相關產品信息可咨詢立維創展。
