KU LNA 220240 A低噪聲放大器2.2-2.4GHz超低噪聲0.4dB高增益LNA

發布時間：2026-04-24 09:37:46     瀏覽：28

　　Kuhne Electronic KU LNA 220240 A 是一款高性能、超低噪聲的微波前置放大器(LNA)，專為 2.2 GHz – 2.4 GHz 頻段應用設計，廣泛應用于通信系統、衛星地面站以及高精度測試測量場景。

　　一、核心特點

　　· 超低噪聲系數：0.4 dB

　　· 高增益：58 dB

　　· 高線性度：IP3 達 27 dBm

　　· 寬頻覆蓋：2200 – 2400 MHz

　　· 支持 遠程供電(通過輸出端口)

　　· 具備 反極性保護

　　· 緊湊鋁制外殼設計，結構堅固可靠

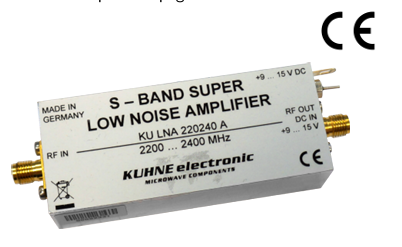

KU LNA 220240 A低噪聲放大器2.2-2.4GHz

　　二、電氣性能參數

參數數值
頻率范圍2200 – 2400 MHz
增益58 dB
增益平坦度±2 dB
噪聲系數0.4 dB
輸入回波損耗 (S11)5 dB
1 dB壓縮點 (P1dB)19 dBm
三階交調截點 (IP3)27 dBm
工作電壓9 – 15 V
工作電流110 mA

　　(測試條件：12V供電，18℃環境)

　　三、機械參數

　　· 輸入接口：SMA 母頭(50Ω)

　　· 輸出接口：SMA 母頭(50Ω)

　　· 外殼材料：銑削鋁

　　· 尺寸：73 × 30 × 20 mm

　　· 重量：約 90 g

　　四、環境與極限參數

　　· 工作溫度：-40°C ~ +65°C

　　· 最大輸入功率：0 dBm

　　· 最大供電電壓：16 V

　　超出極限參數可能導致器件永久損壞。

　　五、典型性能表現

　　· 在整個頻段內保持穩定高增益(約 57–60 dB)

　　· 噪聲系數在 0.39–0.40 dB 之間波動

　　· 溫度變化對性能影響較小(適合嚴苛環境)

　　六、典型應用

　　· 無線通信系統

　　· 衛星地面接收系統

　　· 實驗室與射頻測試設備

　　· 微波信號接收前端

Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司，優勢代理銷售Alaris Kuhne產品，歡迎咨詢。
