RFCI High Power RF Isolator 100W+ | 高功率射頻隔離器100W-500W

發布時間：2026-03-24 14:50:07 瀏覽：229

　　在高功率射頻系統中(如雷達、通信基站、電子對抗系統)，反射信號對功率放大器(PA)的損害極其嚴重。

　　RFCI推出的100W+高功率射頻隔離器(High Power Isolator)，專為高功率應用設計，具備：

　　·高功率承載能力(100W–500W+)

　　·高隔離度(≥20dB)

　　·低插入損耗

　　·優異散熱設計

　　→是保護功放、提升系統穩定性的關鍵器件。

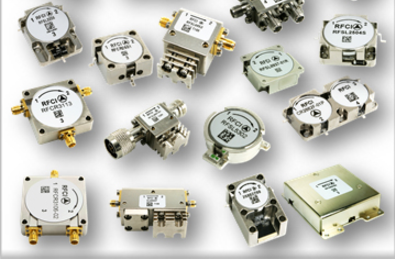

RFCI高功率射頻隔離器100W+

　　為什么高功率系統必須使用隔離器?

　　在沒有隔離器的情況下：

　　? 功放過熱甚至燒毀

　　? 系統駐波(VSWR)惡化

　　? 信號嚴重失真

　　? 系統穩定性下降

　　→加入RFCI高功率隔離器后：

　　? 吸收反射功率

　　? 提高系統穩定性

　　? 延長設備壽命

　　 RFCI高功率隔離器型號及參數

型號	頻率范圍 (GHz)	插入損耗 (dB)	隔離度 (dB)	正向功率 (W)	反向功率 (W)	峰值功率	接口	類型
RFSL1502	1.3 – 1.8	0.3 – 0.4	22 – 25	150	30	1 kW	N	同軸
RFSL3836	2.9 – 3.1	0.3 – 0.4	22 – 25	100	20	1 kW	SMA	同軸
RFSL1202	1 – 2	0.3 – 0.4	20 – 23	100	20	1 kW	SMA / N	同軸
RFSL8975	7 – 12.4	0.5 – 0.6	19 – 20	25（可定制100W+）	5	0.25 kW	SMA	同軸
RFSL8986（HP版本）	2.3 – 6	0.7 – 0.8	14 – 15	50–100（可定制）	20	0.5 kW	SMA	同軸
Waveguide Series（波導型）	2 – 18+	≤0.5	≥20	200W–500W+	高	高	波導接口	波導

　　關鍵技術參數(Typical Specs)

參數	范圍
功率范圍	100W – 500W+
插入損耗	≤0.5 dB
隔離度	≥20 dB
VSWR	≤1.25
冷卻方式	自然散熱 / 散熱片
接口	SMA / N / 波導
工作溫度	-40°C ～ +85°C

　　FAQ

　　1?? 什么是高功率隔離器?

　　指功率≥100W的射頻隔離器，用于保護高功率系統。

　　2?? 100W夠用嗎?

　　建議選擇≥1.5倍系統功率，例如150W更安全。

　　3?? 高頻系統用什么接口?

　　推薦2.92mm或波導接口。

　　4?? 是否支持500W以上?

　　支持，RFCI可提供波導高功率方案。

　采購與技術支持(CTA)

　　我們提供：

　　? RFCI高功率隔離器全系列

　　? 替代DiTom / Renaissance方案

　　? 定制設計支持

　→獲取RFSL1502 / RFSL3836報價與庫存信息，歡迎聯系我們。RFCI是一家專業生產射頻(RF)環行器和隔離器的公司，產品覆蓋了從50 MHz到20 GHz的頻率范圍，廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品，歡迎咨詢了解。
