Winchester 0345-E00-C9001N 75Ω DIN 1.0/2.3連接器

發布時間：2026-01-27 09:06:38     瀏覽：354

　　0345 Series是Winchester Interconnect旗下 KINGS? 品牌推出的 75 Ω DIN 1.0/2.3 同軸電纜插頭，專為廣播級高清視頻(HD/3G-SDI)設計，適配 Belden 1694A、Gepco VSD2001 等 6 GHz 單芯線纜。

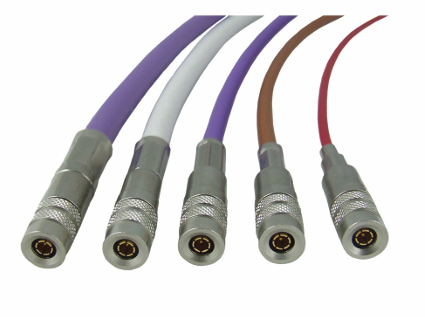

Winchester 0345-E00-C9001N 75Ω DIN 1.0/2.3連接器

　　電氣性能：

　　阻抗：75Ω 。

　　頻率范圍：DC 至 6 GHz 。

　　回波損耗 (Return Loss)：1 GHz 時 < 32 dB，3 GHz 時 < 23 dB，6 GHz 時 < 15 dB 。

　　材質與工藝：

　　外殼：黃銅材質，表面采用銅底鍍鎳處理 。

　　接觸件：鈹銅材質，表面采用鎳底鍍金處理 。

　　絕緣體：Teflon?(特氟龍) 。

　　產品型號與兼容電纜

KINGS? Part NumberDescriptionCable SizeCrimp Die (KTH-1000)Hex SizePackaging
0345-E00-C7101N75 OHM 1.0/2.3 PlugBelden 1505AKTH-2261.042 / .255Single Pack
0345-E00-C7101NU75 OHM 1.0/2.3 PlugBelden 1505AKTH-2261.042 / .255Bulk Pack
0345-E00-C7201N75 OHM 1.0/2.3 PlugBelden 1855A Mono CrimpKTH-20250.178Single Pack
0345-E00-C7201NU75 OHM 1.0/2.3 PlugBelden 1855A Mono CrimpKTH-20250.178Bulk Pack
0345-E00-C7202N75 OHM 1.0/2.3 PlugBelden 1855A / Gepco VDM230KTH-2025.042 / .178Single Pack
0345-E00-C7202NU75 OHM 1.0/2.3 PlugBelden 1855A / Gepco VDM230KTH-2025.042 / .178Bulk Pack
0345-E00-C7701N75 OHM 1.0/2.3 PlugBelden 179DT / RG179KTH-2021.042 / .128Single Pack
0345-E00-C7701NU75 OHM 1.0/2.3 PlugBelden 179DT / RG179KTH-2021.042 / .128Bulk Pack
0345-E00-C9001N75 OHM 1.0/2.3 PlugBelden 1694 / Gepco VSD2001KTH-2325.046 / .278Single Pack
0345-E00-C9001NU75 OHM 1.0/2.3 PlugBelden 1694 / Gepco VSD2001KTH-2325.046 / .278Bulk Pack
0345-E00-V3601N75 OHM 1.0/2.3 PlugBelden 1855 ENH / Argosy Image 360KTH-2113.042 / .213Single Pack
0345-E00-V3601NU75 OHM 1.0/2.3 PlugBelden 1855 ENH / Argosy Image 360KTH-2113.042 / .213Bulk Pack
0345-E00-C7204N75 OHM 1.0/2.3 Plug (Non-Locking)Belden 1855A CableKTH-2025.042 / .178Single pack

Winchester是一家高可靠性連接器制造廠商，具備AS9100和AS7003航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。深圳市立維創展科技有限公司，授權代理Winchester連接器產品，歡迎咨詢。
