美國APD高壓DC/DC模塊電源F112-N100/Y

發布時間：2025-12-16 09:18:24     瀏覽：199

　　F1 系列是美國 American Power Design(APD) 推出的 1 W 可編程高壓 DC/DC 模塊電源。它把“高壓”與“可編程”做成了一顆只有拇指蓋大小的金屬磚，±100 V 到 ±2 000 V 任意可調，即插即用，是微型高壓方案里的“瑞士軍刀”。

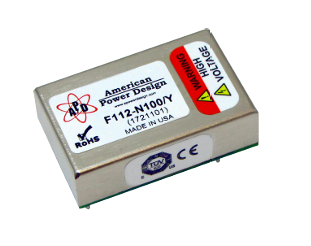

美國APD高壓電源

　　輸入電壓：

　　5V型號：4.75V–5.25Vdc

　　12V型號：11.5V–15.5Vdc

　　輸出精度：<1%(全范圍)

　　線性調整率：<0.01%(輸入變化時)

　　負載調整率：<0.05%(負載變化時)

　　參考電壓：2.048Vdc(5V輸入)或5Vdc(12V輸入)

　　尺寸：1.1 × 1.75 × 0.5英寸(27.94 × 44.45 × 12.7mm)

　　重量：1.3盎司(約36.9克)

　　工作溫度：-55°C至+85°C

　　封裝：鎳鍍金屬外殼，UL 94V-0環氧樹脂封裝

　　典型應用

　　科學儀器：TOF-MS、質譜、光譜、電子顯微鏡、離子源

　　光電探測：PMT、SiPM、MCP、雪崩二極管偏置

　　工業：靜電卡盤、靜電噴涂、靜電除塵、壓電疊堆

　　醫療：實驗室臺式設備(非植入類)

　　訂購指南

APD高壓電源F1 系列訂購指南

型號參數


REPRESENTATIVE MODEL LISTING
MODEL NUMBERINPUT CURRENTOUTPUT SPECIFICATIONS
Non-RoHsRoHsNO LOADFULL LOADVOLTAGERIPPLECURRENTREGULATION
LOADLINE
F15-P10F15-P10/Y<65 mA<420 mA0 to +100Vdc<0.05% (50mV p-p)0 - 10mA<0.05%<0.01%
F15-N10F15-N10/Y<65 mA<420 mA0 to -100Vdc<0.05% (50mV p-p)0 - 10mA<0.05%<0.01%
F15-P20F15-P20/Y<65 mA<420 mA0 to +200Vdc<0.01% (10mV p-p)0 - 5mA<0.01%<0.01%
F15-N20F15-N20/Y<65 mA<420 mA0 to -200Vdc<0.01% (10mV p-p)0 - 5mA<0.005%<0.003%
F15-P30F15-P30/Y<65 mA<420 mA0 to +300Vdc<0.01% (30mV p-p)0 - 3.3mA<0.005%<0.003%
F15-N30F15-N30/Y<65 mA<420 mA0 to -300Vdc<0.01% (30mV p-p)0 - 3.3mA<0.005%<0.003%
F15-P50F15-P50/Y<65 mA<420 mA0 to +500Vdc<0.005% (25mV p-p)0 - 2mA<0.003%<0.002%
F15-N50F15-N50/Y<65 mA<420 mA0 to -500Vdc<0.005% (25mV p-p)0 - 2mA<0.005%<0.002%
F15-P60F15-P60/Y<65 mA<420 mA0 to +600Vdc<0.005% (30mV p-p)0 - 1.67mA<0.005%<0.002%
F15-N60F15-N60/Y<65 mA<420 mA0 to -600Vdc<0.005% (30mV p-p)0 - 1.67mA<0.005%<0.002%
F15-P100F15-P100/Y<65 mA<420 mA0 to +1000Vdc<0.001% (10mV p-p)0 - 1mA<0.005%<0.001%
F15-N100F15-N100/Y<65 mA<420 mA0 to -1000Vdc<0.001% (10mV p-p)0 - 1mA<0.005%<0.001%
F15-P125F15-P125/Y<65 mA<420 mA0 to +1250Vdc<0.001% (12mV p-p)0 - 0.8mA<0.005%<0.001%
F15-N125F15-N125/Y<65 mA<420 mA0 to -1250Vdc<0.001% (12mV p-p)0 - 0.8mA<0.005%<0.001%
F15-P150F15-P150/Y<155 mA<550 mA0 to +1500Vdc<0.001% (15mV p-p)0 - 0.67mA<0.005%<0.001%
F15-N150F15-N150/Y<155 mA<550 mA0 to -1500Vdc<0.001% (15mV p-p)0 - 0.57mA<0.005%<0.001%
F15-P200F15-P200/Y<155 mA<550 mA0 to +2000Vdc<0.001% (20mV p-p)0 - 0.5mA<0.005%<0.003%
F15-N200F15-N200/Y<155 mA<550 mA0 to -2000Vdc<0.001% (20mV p-p)0 - 0.5 mA<0.001%<0.001%
F112-P10F112-P10/Y<80 mA<220 mA0 to +100Vdc<0.05% (50mV p-p)0 - 10mA<0.05%<0.01%
F112-N10F112-N10/Y<80 mA<220 mA0 to -100Vdc<0.05% (50mV p-p)0 - 10mA<0.05%<0.01%
F112-P20F112-P20/Y<80 mA<220 mA0 to +200Vdc<0.01% (10mV p-p)0 - 5mA<0.05%<0.01%
F112-N20F112-N20/Y<80 mA<220 mA0 to -200Vdc<0.01% (10mV p-p)0 - 5mA<0.05%<0.01%
F112-P30F112-P30/Y<80 mA<220 mA0 to +300Vdc<0.01% (30mV p-p)0 - 3.3mA<0.05%<0.01%
F112-N30F112-N30/Y<80 mA<220 mA0 to -300Vdc<0.01% (30mV p-p)0 - 3.3mA<0.05%<0.01%
F112-P50F112-P50/Y<80 mA<220 mA0 to +500Vdc<0.01% (50mV p-p)0 - 2mA<0.01%<0.01%
F112-N50F112-N50/Y<80 mA<220 mA0 to -500Vdc<0.01% (50mV p-p)0 - 2mA<0.01%<0.01%
F112-P60F112-P60/Y<80 mA<220 mA0 to +600Vdc<0.01% (60mV p-p)0 - 1.67mA<0.01%<0.01%
F112-N60F112-N60/Y<80 mA<220 mA0 to -600Vdc<0.01% (60mV p-p)0 - 1.67mA<0.01%<0.01%
F112-P100F112-P100/Y<80 mA<220 mA0 to +1000Vdc<0.001% (10mV p-p)0 - 1mA<0.005%<0.001%
F112-N100F112-N100/Y<80 mA<220 mA0 to -1000Vdc<0.001% (10mV p-p)0 - 1mA<0.005%<0.001%
F112-P125F112-P125/Y<80 mA<220 mA0 to +1250Vdc<0.0005% (6mV p-p)0 - 0.8mA<0.005%<0.001%
F112-N125F112-N125/Y<80 mA<220 mA0 to -1250Vdc<0.0005% (6mV p-p)0 - 0.8mA<0.005%<0.001%
F112-P150F112-P150/Y<100 mA<220 mA0 to +1500Vdc<0.001% (15mV p-p)0 - 0.67mA<0.01%<0.01%
F112-N150F112-N150/Y<100 mA<220 mA0 to -1500Vdc<0.001% (15mV p-p)0 - 0.67mA<0.01%<0.01%
F112-P200F112-P200/Y<100 mA<220 mA0 to +2000Vdc<0.001% (20mV p-p)0 - 0.5mA<0.01%<0.01%
F112-N200F112-N200/Y<100 mA<220 mA0 to -2000Vdc<0.001% (20mV p-p)0 - 0.5 mA<0.01%<0.01%

深圳市立維創展科技有限公司優勢代理銷售American Power Design(APD)高壓DC/DC轉換器產品，歡迎咨詢了解。
