R-78E5.0-0.5非隔離式DC/DC開關穩壓器模塊RECOM
發布時間:2025-09-10 08:55:06 瀏覽:1015
RECOM R-78E-0.5系列是一款高效、低成本的 非隔離式 DC/DC 開關穩壓器模塊,兼容 78 系列線性穩壓器的引腳布局。其核心優勢包括高達 95% 的轉換效率、寬輸入電壓范圍 和 緊湊的 SIP3 封裝,適用于空間受限的嵌入式系統或工業設備。

型號參數:
| Part Number | nput Votage Range [VDC] | Output Voltage [VDC] | Output Current [ A] | Efficie @min.Vin [%] | ncy(1) @max.Vin [%] | max.Capacitive Load (2 [DF |
| R-78E3.3-0. | 6-28 | 3.3 | 0.5 | 88 | 75 | 220 |
| R-78E5.0-0. | 7-28 | 5 | 0.5 | 92 | 82 | 220 |
| R-78E9.0-0. | 12-28 | 9 | 0.5 | 94 | 89 | 220 |
| R-78E12-0.5 | 15-28 | 12 | 0.5 | 95 | 92 | 220 |
| R-78E15-0.5 | 18-28 | 15 | 0.5 | 95 | 93 | 220 |
技術規格:
效率:最高可達 95%,。
輸入電壓范圍:6VDC 至 28VDC。
輸出電壓精度: ±3.0%。
靜態電流:1.5mA。
最大電容負載:220μF。
工作溫度范圍:-40°C 至 +85°C
輸出紋波和噪聲:在 20MHz帶寬下,3.3V、5V、9V 輸出時為 50mVp-p,12V、15V 輸出時為 70mVp-p。
封裝尺寸:采用 TO-220 兼容的 SIP3 封裝,尺寸僅為 11.6 x 8.5 x 10.4mm
應用場景
工業自動化:PLC 控制板、傳感器供電。
嵌入式系統:樹莓派、IoT 設備的緊湊電源方案。
消費電子:替代傳統 78 系列線性穩壓器,降低發熱。
推薦資訊

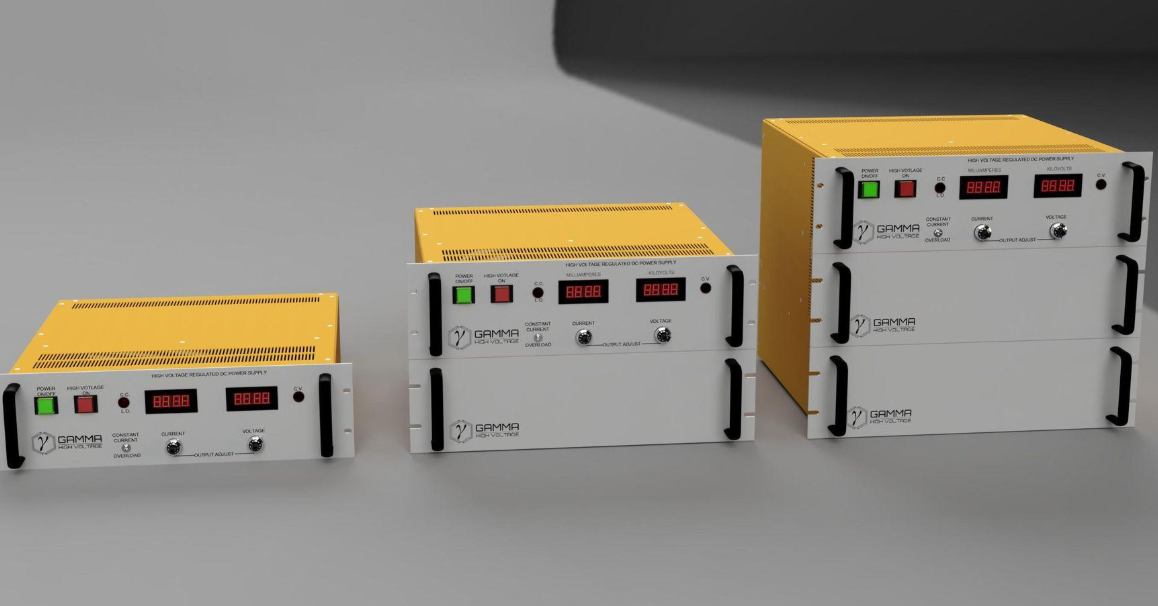

Gamma RR系列多功能高壓穩壓電源,采用先進開關式高壓技術,輸出電壓1kV - 550kV,功率30W - 4000W(可并聯增功率),適用于離子注入裝置、激光設備等領域,其選型指南涵蓋不同功率和電壓的型號及參數,核心功能包括低儲能高頻與高壓技術、編程輸出、恒壓/流自動切換等。
