CUI VHB50W-Q24-S15 DC-DC轉換器
發布時間:2025-05-19 08:54:58 瀏覽:854
CUI VHB50W系列DC-DC轉換器適用于通信、工業自動化、醫療設備等需要高效率和高可靠性的領域。

型號參數信息:
| MODEL | input voltage range (Vdc) | output voltage (Vdc) | output current max (A) | output power max (W) | ripple and noise1 max (mVp-P) | efficiency typ (%) |
| VHB50W-Q24-S3R3 | 9~36 | 3.3 | 10 | 33 | 100 | 77 |
| VHB50W-Q24-S5 | 9~36 | 5 | 10 | 50 | 100 | 81 |
| VHB50W-Q24-S12 | 9~36 | 12 | 4.16 | 50 | 150 | 83 |
| VHB50W-Q24-S15 | 9~36 | 15 | 3.33 | 50 | 150 | 83 |
| VHB50W-Q24-S24 | 9~36 | 24 | 2.08 | 50 | 240 | 83 |
| VHB50W-Q24-S28 | 9~36 | 28 | 1.78 | 50 | 280 | 83 |
| VHB50W-Q24-S48 | 9~36 | 48 | 1.04 | 50 | 480 | 83 |
| VHB50W-Q48-S3R3 | 18~75 | 3.3 | 10 | 33 | 100 | 78 |
| VHB50W-Q48-S5 | 18~75 | 5 | 10 | 50 | 100 | 82 |
| VHB50W-Q48-S12 | 18~75 | 12 | 4.16 | 50 | 150 | 84 |
| VHB50W-Q48-S15 | 18~75 | 15 | 3.33 | 50 | 150 | 84 |
| VHB50W-Q48-S24 | 18~75 | 24 | 2.08 | 50 | 240 | 84 |
| VHB50W-Q48-S28 | 18~75 | 28 | 1.78 | 50 | 280 | 84 |
| VHB50W-Q48-S48 | 18~75 | 48 | 1.04 | 50 | 480 | 83 |
主要特點
功率:最高 50 W隔離輸出。
封裝:標準半磚封裝。
輸入電壓:9~36Vdc(24V 系列)和 18~75Vdc(48V 系列)。
輸出電壓:3.3V~48V 單輸出。
隔離電壓:1,500V。
保護功能:過流、過溫、過壓、短路保護。
遠程開關:支持遠程開/關。
效率:最高 87%。
尺寸:57.9mm x 61.0mm x 12.7mm。
外殼材料:鋁。
重量:94 克。
工作溫度:-40°C~100°C。
CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
推薦資訊
XC9220/XC9221系列是Torex公司推出的16V輸入電壓降壓型DC/DC控制器IC,具有高效率、高輸出電流(高達3A)和靈活的配置特性。該系列支持低ESR陶瓷電容器,提供0.9V(±1.5%)參考電壓,可通過外部電阻自由設置輸出電壓,并提供300kHz、500kHz和1.0MHz的內部開關頻率。XC9220采用PWM控制,而XC9221則支持PWM/PFM自動切換,以優化輕負載效率。其內置UVLO功能、軟啟動控制和多種保護機制(如短路保護)確保了系統的穩定性和可靠性。該系列產品廣泛應用于機頂盒、數字電視、智能手機、筆記本電腦等設備,工作溫度范圍為-40℃至+85℃,符合RoHS標準。

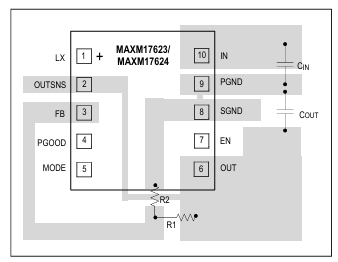

MAXM17623和MAXM17624是高頻同步降壓型DC-DC轉換器,適用于2.9V至5.5V輸入電壓,支持1A負載電流。集成MOSFET和電感,簡化電源設計,提供即插即用方案。MAXM17623頻率2MHz,輸出0.8V至1.5V;MAXM17624頻率4MHz,輸出1.5V至3.3V。適用于電池供電、工業傳感器等應用。
