NXP恩智浦LX2160A,LX2120A,LX2080A多核處理器
發布時間:2025-04-11 09:04:14 瀏覽:2429

LX2160A是NXP公司Layerscape系列中性能最高的多核處理器,以下是關于該產品的詳細介紹:
產品概述
核心架構:采用十六個Arm? Cortex?-A72 64位核心,結合FinFET工藝技術,實現低功耗與高性能的平衡。
應用領域:適用于5G數據包處理、網絡功能虛擬化(NFV)、白盒交換、高性能工業計算機、機器學習和智能網卡等多種應用。
特征
16 個 Cortex-A72 CPU 內核,運行頻率高達 2.2 GHz
18 MB 高速緩存/片上存儲器
24 個 SerDes 通道,工作頻率高達 25 GHz
多達 16 個以太網端口
支持的以太網速度包括每秒 1、2.5、10、25、40、50 和 100 Gb/秒
114 Gbps 第 2 層以太網交換機
多達 24 個 PCIe Gen3 通道,支持高達 x8 的端口
50 Gbps 安全加速器
100 Gbps 數據壓縮/解壓縮引擎
Layerscape LX2 系列比較表
| LX2160A | LX2120A | LX2080A | |
| 核心 | 16 | 12 | 8 |
| L2 緩存 | 8MB | 6MB | 8MB |
| SerDes | 24 | ||
| PCIe | 高達 6 個 Gen3 | ||
| DDR | 2 個 DDR4,高達 3200MT/s,256GB 容量 | ||
| Plat cache + PEB | 10MB | ||
| WRIOP | 16 個同步 MAC;最多 16 個 1GE、10 個 1/2.5/10GE、6 個 25GE 或 2 個 40/50/100GE 的組合;L2 交換速度高達 114Gbps | ||
| SEC | 高達 50Gbps | ||
| DCE | 高達 100Gbps | ||

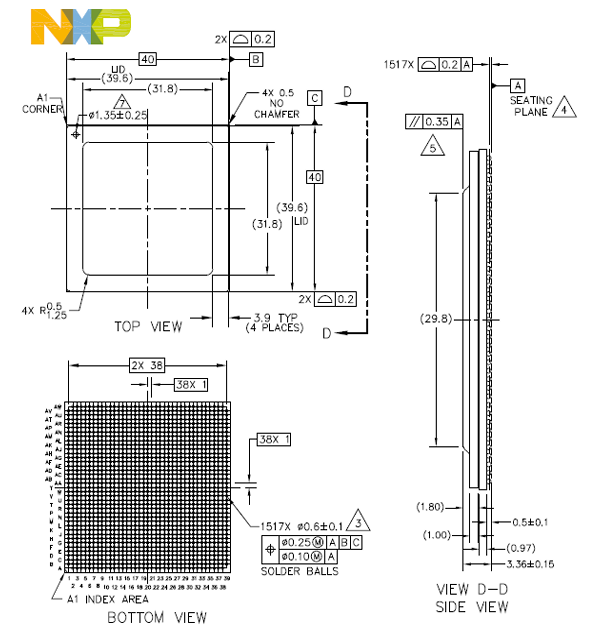

| 封裝 | 40 x 40 mm,1517 引腳 | ||
NXP恩智浦是全球領先的半導體公司,擁有包括MCU微控制器在內的全面產品線,專廣泛應用于汽車、工業與物聯網等領域,立維創展優勢代理分銷NXP的MCU產品,歡迎了解。
推薦資訊
Wi2Wi的FV3系列是一款超小型(3.2×2.5×1.0mm)壓控晶體振蕩器(VCXO),支持LVCMOS/LVDS/LVPECL輸出,具備低抖動、低相位噪聲特性,頻率覆蓋10MHz-1500MHz(可定制±50/100ppm穩定度),工作電壓2.5V/3.3V(±10%),符合RoHS/REACH標準,適用于電信、高速視頻、測試儀器及軍工(-55°C至+125°C)等高密度電路場景。

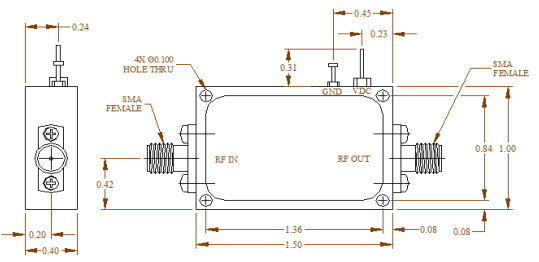

PMTA-0218-17-2低噪聲放大器是Princeton Microwave專為2 GHz至18 GHz頻率范圍設計的高性能射頻放大器。其特點包括:頻率范圍2 GHz至18 GHz,最小17 dB的小信號增益,±1.25 dB的增益平坦度,2 dB的噪聲系數,-10 dB的輸入/輸出回波損耗,最小18 dB的輸出,12 V的直流工作電壓,100 mA的直流工作電流,SMA連接器,5 dBm的射頻輸入功率,-40℃至85℃的工作溫度,-55℃至150℃的儲存溫度。
