Norsat ELMTBKU003-EF 3W Ku波段MINI BUC

發布時間：2024-12-17 09:20:18     瀏覽：1698

　　ELMTBKU003-EF是Norsat International Inc.生產的3W Ku-Band MiniBuc，屬于ELMTBKU003系列。這款產品是一款固態功率放大器，設計用于Ku波段的衛星通信系統，以其高效率和緊湊的尺寸而受到青睞。

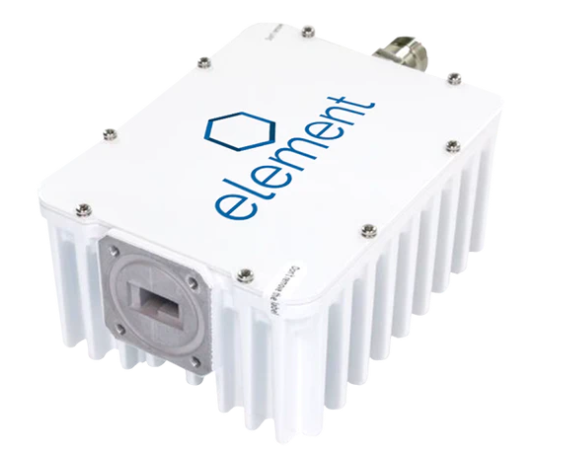

Norsat ELMTBKU003-EF 3W Ku波段MINI BUC

　　關鍵規格

　　波段：Ku-Band

　　波段類型：E-Extended

　　外部參考頻率：10 MHz(正弦波)，幅度在-5至+5 dBm之間

　　LO頻率：12.80 GHz

　　輸出頻率：13.75 - 14.50 GHz

　　輸出功率：3W

　　射頻規格

　　增益平坦度(54MHz)：≤ 1.5 dB p-p

　　增益平坦度(全頻段)：≤ 4.0 dB p-p

　　增益平坦度(溫度變化)：≤ 4.0 dB p-p

　　輸入VSWR：2.0:1 max.

　　線性增益：60 dB

　　線性增益最小值：50 dB

　　線性增益典型值：55 dB

　　輸出P1dB：34 dBm min.

　　輸出功率旁路：34.5 dBm min.

　　帶內輸出雜散：≤ -50 dBc

　　帶外輸出雜散：≤ -60 dBc

　　輸出VSWR：2.0:1 max.

　　相位噪聲：100Hz偏移最大-80 dBc/Hz，10kHz偏移最大-80 dBc/Hz，1kHz偏移最大-70 dBc/Hz

　　電氣規格

　　最大電流：1.3A

　　最大電壓：+15至+24V DC

　　機械規格

　　連接器類型：F-Connector(輸入)，WR75G(輸出)

　　產品尺寸：124.8 x 95.1 x 58.3 mm

　　產品重量：0.7 kg

　　環境規格

　　濕度：0 - 100% 凝結

　　工作溫度：-40至+55°C

　　存儲溫度：-40至+80°C

　　物理規格

　　封裝附件：螺絲，墊圈

　　這款MiniBuc產品以其高性能和可靠性，適用于需要在Ku波段進行信號放大的通信系統，如衛星通信和軍事通信應用。Norsat公司是通信解決方案的提供商，公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資，Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司，優勢代理銷售Norsat產品，歡迎咨詢。
