SM1553系列數據總線脈沖變壓器VANGUARD ELECTRONICS

發布時間：2024-10-23 09:36:18     瀏覽：1644

SM1553系列數據總線脈沖變壓器VANGUARD ELECTRONICS

　　Vanguard Electronics的SM1553系列數據總線脈沖變壓器是專為高可靠性應用設計的，如軍事和航空領域的數據總線系統。這些變壓器以其卓越的性能和耐用性，滿足了嚴苛的MIL-STD-1553規格要求。以下是SM1553系列的主要特點和規格：

主要特點：

  • 緊湊型設計：低輪廓設計，適合自動貼裝，便于集成到緊湊的空間中。

  • 符合MIL-STD-1553規格：確保了與現有軍事標準的兼容性。

  • 低熱膨脹材料：采用傳遞模塑封裝，減少了由于溫度變化引起的性能變化。

  • 耐用的端子處理：錫鉛涂層提供了良好的焊接性能和耐腐蝕性。

  • 焊接內部連接：增強了產品的機械強度和電氣穩定性。

  • 環境適應性：耐濕、耐震和耐浸水，適用于各種惡劣環境。

電氣規格：

  • 寬工作溫度范圍：從-55°C至+125°C，保證了在極端溫度下的正常工作。

  • 寬存儲溫度范圍：從-60°C至+130°C，適用于長期存儲。

  • 高絕緣電阻：最小10M歐姆，確保了良好的電氣隔離。

  • 高耐電壓：1500V AC，持續1分鐘，提供了強大的電氣保護。

  • 抗焊熱能力：能夠承受高達265°C的焊熱，持續10秒。

　　型號和規格：

Vanguard
P/N		PrimarySecondaryTurns RatioDrQop
max
(%)		 CMR
SM1553-0271-3
1-3		4-8
5-7		1:1
1:0.707		20  50
SM1553-0281-3
1-3		4-8
5-7		1.4:1
2:1		20  50
SM1553-0291-3
1-3		4-8
5-7		1.25:1
1.66:1		20  50
SM1553-0301-3
1-3		4-8
5-7		2.3:1
3.2:1		20  50

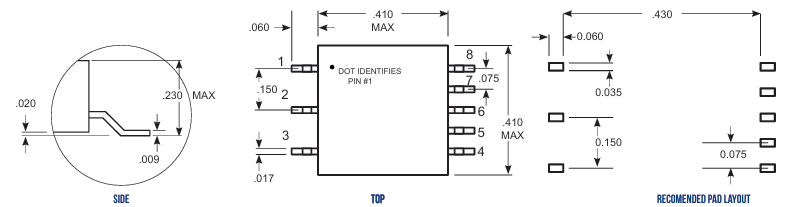

尺寸圖：


更多Vanguard Electronics相關產品請訪問立維創展官網。
