GMMD-HRE2C9-2PM1臥式PCB安裝同軸電纜插座Glenair

發布時間：2024-06-12 10:10:05     瀏覽：2059

　　GMMD-HRE2C9-2PM1是一款屬于Glenair Modular High-Speed Micro-D系列的臥式PCB安裝邊緣發射同軸電纜插座。這款插座設計緊湊且堅固，支持多通道RF同軸連接，非常適合需要高性能和高帶寬的應用場景。

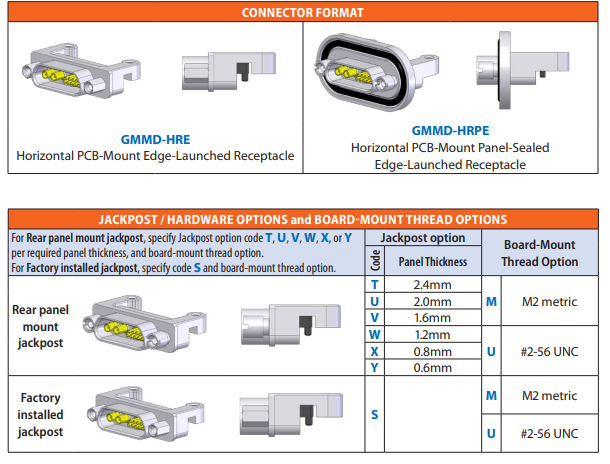

GMMD-HRE2C9-2PM1臥式PCB安裝同軸電纜插座Glenair

　　主要特點和技術規格：

　　連接器格式： 臥式PCB安裝邊緣發射插座，這種設計有助于優化PCB邊緣發射，同時保持外殼與屏蔽的隔離。

　　外殼材料/表面處理： 提供多種材料和表面處理選項，包括鋁/化學鍍鎳、鋁/鍍金、不銹鋼/鈍化等，以適應不同的應用環境和要求。

　　接觸排列： 支持從單個50Ω接觸點到多達16個50Ω接觸點的多種排列，同時也提供支持75Ω阻抗的排列選項，滿足不同阻抗匹配的需求。

　　帶寬： 支持高達20GHz的帶寬，確保在高頻率下的信號傳輸質量。

　　適配器和接線選項： 雖然具體文本未提及，但通常支持如RG-178、RG-179等常見同軸電纜，以及半剛性和柔性電纜，以適應不同的接線需求。

　　板載選項： 提供多種板載螺紋選項，以適應不同的面板厚度和電纜要求，增強安裝的靈活性和兼容性。

　　應用場景：

　　GMMD-HRE2C9-2PM1插座適用于需要高密度、高頻率和高可靠性的電子設備，如通信設備、測試和測量設備、航空電子設備等。其緊湊的設計和多樣的配置選項使其成為現代電子設計中的理想選擇。

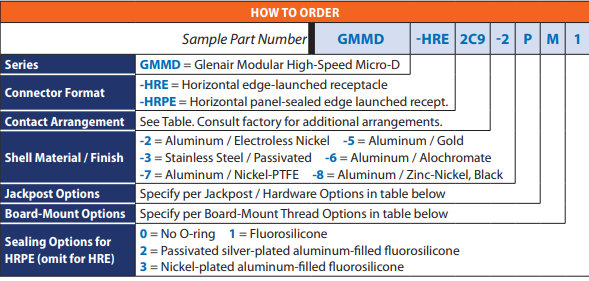

訂購指南：

GMMD-HRE訂購指南


GMIMD COAX AND COMBO COAX
CONTACT ARRANGEMENTS
CodeShell SizeCoax
Contacts		#24
Contacts
2C92x500
4C214x500
6C256x50Ω
8C318x50Ω
16C6716x500
1C9151x5009
2C9212x5009
1V9211x7509
2V9312x75Ω9
4V214x750

更多Glenair連接器相關產品信息可咨詢立維創展。
