X26001-NT-F-K固定片式電感器Vanguard Electronics

發布時間：2024-05-31 09:19:42     瀏覽：2604

　　26000系列固定片式電感器由Vanguard Electronics提供，已獲得MIL-PRF-83446 T級認證。其電氣規格包括電感范圍0.010μH至10μH，標準電感公差±10%，耐焊接熱260°C持續10秒，工作及存儲溫度范圍-55°C至125°C，溫度上升最大30°C，溫度系數根據型號不同為±125 PPM/°C或±80 PPM/°C。

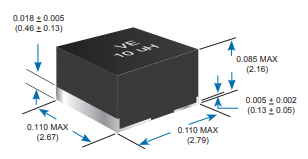

X26001-NT-F-K固定片式電感器Vanguard Electronics

　　特點包括封裝形式、內部焊接終端、錫鉛涂磷青銅終端材料，可選鍍金端子，提供帶狀包裝，推薦安裝技術包括回流焊、蒸汽相焊接、導電環氧樹脂和線鍵合。

　　應用等級包括空間等級、高溫等級、商業等級及ESA標準。產品提供無翼片和有翼片版本，滿足不同安裝需求。性能圖顯示Q值范圍50至60，電流額定值87mA至750mA。該系列電感器適用于高可靠性和嚴格環境要求的電子應用。

型號：

WITH TAB
TERMINATIONS		WITHOUT TAB
TERMINATIONS
M83446/05
Dash  No.		  VE
  P/N		M83446/05
Dash No		   VE
   P/N		nductance
     uH)		Q
(Min)		Q
(Typ)		   Test
   Freg
   (MHz		    SRF
    Min
    (MHz)		   DCR
   Max
   Ohms)		  Curren
    Max
    (mA
01        26000-38       26000-NT0.010       50       55        150       2000     0.025     750
-02        26001-39       26001-NT0.012       50       55        150       2000     0.025     750
-03        2600240        26002-NT0.015       50       55        150       1800     0.040     750
-04       2600341        26003-NT0.018       50       55        150       1500     0.040     750
-05       2600442        26004-NT0.022       45       50        100       1400     0.040     750
-06       2600543        26005-NT0.027       45       50        100       1200     0.040     750
-07        26006-44       26006-NT0.033       47       55        100       1200     0.050     640
-08       2600745        26007-NT0.039       47       55        100       1200     0.070     600
-09       2600846        26008-NT0.047       47       55        100       1000     0.080     550
-10        2600947        26009-NT0.056       47       55        100       900     0.090     520
-11       2601048        26010-NT0.068       47       55        100       900     0.100     480
-12        2601149        26011-NT0.082       47       55        100       750     0.110     470
-13       26012-50       26012-NT0.10       47       55        50        700      0.110     470
-14       26013-51       26013-NT0.12        47       55        50        600     0.110     470
-15        26014-52       26014-NT0.15        47       55        50        500     0.120     450
-16        26015-53       26015-NT0.18        51       60        50        450     0.140     430
-17       26016-54       26016-NT0.22        51       60        50        420      0.20      350
-18        26017-55       26017-NT0.27        51       60        50        400      0.25      310
-19        26018-56       26018-NT0.33        51       60        50        320      0.30      280
-20       26019-57       26019-NT0.39        47       55        50        270      0.45      240
-21       26020-58       26020-NT0.47        47       55        25        250      0.50      230
-22        26021-59       26021-NT0.56        52       60        25        200      0.55      220
-23       26022-60       26022-NT0.68       52       60        25        180      0.58      210
-24        2602361        26023-NT0.82        52       60        25        150      0.60      200
-25       26024-62       26024-NT1.0        52       60        25        120      0.65      190
-26       26025-63       26025-NT1.2        42       50        7.9       110      0.75      180
-27       26026-64       26026-NT1.5        42       50        7.9       100       1.1       160
-28       26027-65       26027-NT1.8        48       55        7.9        95       1.2      150
-29       26028-66       26028-NT2.2        48       55        7.9        90       1.3      140
-30        26029-67       26029-NT2.7        48       55        7.9        65       1.5       130
-31       26030-68       26030-NT3.3        48       55        7.9       55       1.8       120
-32        26031-69       26031-NT3.9        48       55        7.9       45       2.0       110
-33       26032-70       26032-NT4.7        48       55        7.9        43       2.3       100
-34       26033-71       26033-NT5.6        48       55        7.9        40       2.5       100
-35        26034-72       26034-NT6.8        46       53        7.9       38       2.6       98
-36       26035-73       26035-NT8.2        46       53        7.9        35       2.8       95
-37       26036-74       26036-NT10.0       46       53        7.9       33       3.3       87

 更多Vanguard Electronics相關產品請訪問立維創展官網。
