Connor-Winfield CS-018/CS-023晶振

發布時間：2024-05-11 09:15:02 瀏覽：4494


　　CS-018和CS-023是Connor-Winfield生產的3.2x2.5mm表面貼裝AT切割三次泛音的晶體振蕩器。這兩款晶體振蕩器的主要特性包括：

　　頻率：兩款振蕩器的工作頻率均為114.285 MHz。

　　頻率校準：CS-018和CS-023的頻率校準精度為±20ppm。

　　溫度范圍：它們可以在-40℃至85℃的溫度范圍內正常工作。

　　封裝：采用表面貼裝封裝，滿足RoHS標準且無鉛。

　　電氣規格：

　　頻率穩定性隨溫度變化(CS-018為-100至1020%，CS-023為-20至20%)

　　電容(Co)為2.5pF

　　驅動電平為500μA @ 100 Vdc

　　儲存溫度范圍為-55℃至125℃

Electrical Specifications
Parameter		Minimum	Nominal	Maximum	Units	Notes
Output Frequency (Fo)			114.285		MHz
Calibration Tolerance @25℃
Model CS-018		-100		100	ppm
Model CS-023		-20		20	Dpm
Frequency Stability vs.Change in Temperature
Model CS-018		-100		100	ppm
Model CS-023		20		20	PDm
Operating Temperature Range:		-40		85	C
Operation Mode			3rd Overton
Cut			AT Cut
Aging		-3		3	ppmYea
Shunt Capacitance:(Co)				2.5pF	pF
Load Capacitance:(CL)			18		pF
Equivalent Series Resistance @25℃-			#	80	Ohms
Drive Leve		=	100	200	uW
nsulation Hesistance			500		Mohm	@100 Vdc
Storage lemperature		-55		125	C

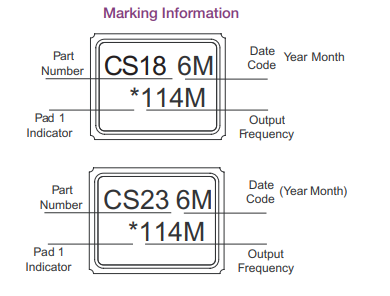

		Package Characteristics
Package	Hermetically sealed ceramic 3.2x2.5mm SMD Package. 0.01ppm atm,cc/sec.maxamum Ordering Information CS-018-114.285M CS-023-114.285M
Leakage
