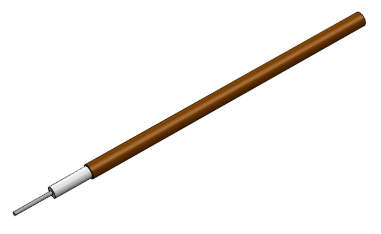

M17/151-00001同軸電纜EZ Form

發布時間：2023-10-11 16:46:48     瀏覽：2155

EZ Form提供適合MIL-DTL-17標準化的27種銅和鋁保護套半剛性電纜。M17/151-00001電纜線滿足甚至超過軍工用規格，并且有多種規格和飾面可以選擇。

為了能防氧化，EZ Form建議把M17/151-00001保存在原包裝中，并且將M17/151-00001保存在干燥的溫度監控環境里直到應用。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：http://www.yzqqc.cn/brand/78.html

EZ Form.png

Specifications

DIMENSIONS

Center Conductor Diameter

0.0113 in

Dielectric Diameter

0.0370 in

Outer Conductor Diameter

0.0470 in

MATERIALS

Center Conductor Material

SPCW

Dielectric Material

PTFE

Outer Conductor Material

Copper

RoHS Compliant

Yes

MECHANICAL CHARACTERISTICS

Minimum Temperature

?40 °C

Maximum Temperature

+100 °C

Inside Bend Radius (Minimum)

0.125 in

Weight

0.47 lbs

per 100 ft

ELECTRICAL CHARACTERISTICS

Nominal Impedance

50.0 ?

Nominal Impedance Margin

±2.5 ?

Velocity of Propagation

69.50%

Shielding Effectiveness

>165 db

Voltage Withstanding

2000 VRMS

@ 60 Hz

Continuous Working Voltage

1000 VRMS max

Maximum Operating Frequency

20 GHz

Attenuation

FREQUENCY

DB / 100 FT TYPICAL

0.5 GHz

28 db

1.0 GHz

40 db

3.0 GHz

70 db

5.0 GHz

90 db

10.0 GHz

130 db

20.0GHz

190 db

Power

FREQUENCY

WATTS CW @ 20 °C (MAX)

0.5 GHz

45 W

1.0 GHz

32 W

3.0 GHz

18W

5.0 GHz

13W

10.0 GHz

9 W

20.0 GHz

6.5W
