EZ Form半剛性電纜M17/130-00001

發布時間：2022-05-06 17:34:28     瀏覽：1879

EZ Form提供27根滿足MIL-DTL-17標準規定的銅和鋁護線套半剛性電纜。M17/130-00001電纜滿足或超出Mil標準規范，有各種規格尺寸和表層處理。

為了避免被氧化，EZ Form建議M17/130-00001保持在其原有封裝中，并存放在干燥、溫度可控的環境中，直到使用。

EZ Form半剛性電纜M17/130-00001是MIL-DTL-17QPL認證的電纜。

美國EZ Form是一家TPC線纜制造廠商，成立于1984年，具備AS9100D航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

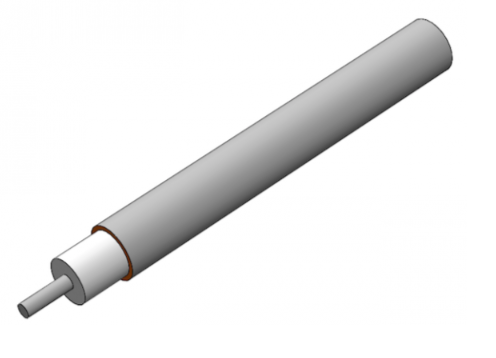

 EZ Form.png


方面

UNITS

M17/130-00001 REV F2

外導體直徑

In

.141*

mm

3.58*

中心導體直徑

In

0.0362

mm

0.92

介電直徑

In

0.1175

mm

2.98



材料

外導體

銅

外導體電鍍

Tin

電介質

聚四氟乙烯

中心導體

SPCW

符合 RoHS 標準

Yes



機械特性



溫度范圍 °C

°C

-40 至 +125

內彎曲半徑（最小）

In

0.25

mm

6.35

重量

lbs / 100ft

3.51

kg / 100m

5.22



電氣特性**

標稱阻抗

歐姆

50.0 +/- 1.0

傳播速度

-

69.5%

屏蔽效能

D b

>165

耐電壓

VRMS @ 60 Hz

5000

連續工作電壓

VRMS Max

1900

最大工作頻率

GHz

20

衰減
（db / 100 Ft 典型值）

0.5GHz

8

1.0GHz

12

5.0GHz

29

10.0GHz

45

18.0GHz

65.5

26.5GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

600

1.0GHz

450

5.0GHz

180

10.0GHz

120

18.0GHz

83

26.5GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A


推薦資訊

  • HD Stacker? 堅固型板對板可堆疊連接器Glenair
    HD Stacker? 堅固型板對板可堆疊連接器Glenair 2023-03-03 16:59:07

    關鍵任務板對板連接器應用需要安全啟動信號完整性及其穩固安全可靠的惡劣環境性能。HD Stacker?將Glenair?創新性引進板對板連接器，并進行多項重大設計優化:超高密度.0625“Chevron接觸件系統使每個連接器尺寸的接觸件增強了55%

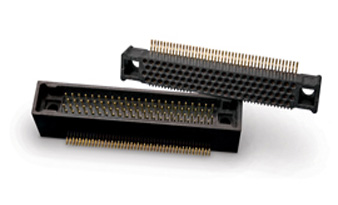

  • Hypertronics連接器 HDLP
