Hypertronics四屏蔽同軸/雙屏蔽同軸微型連接器

發布時間：2021-01-04 16:07:31 瀏覽：1917

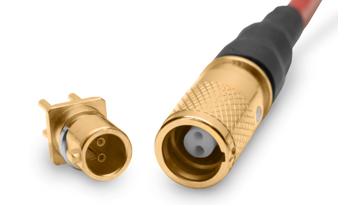

Hypertronics微型四屏蔽同軸連接器保持整個連接器對的信號屏蔽阻抗（在四屏蔽應用中超過每秒1 Gbit），并提供螺紋版本，包括直通和直角電纜安裝以及PCB安裝配置。

hypertronics微型二屏蔽同軸系列配備微型阻抗匹配連接器，可提供可控阻抗和緊密間隔的PCB焊盤間距。Hypertronics連接器可在真正的差異兩個屏蔽同軸封裝NDL，形狀記憶合金，和微型D大小的外殼。

hypertronics NDL微型二屏蔽同軸系列提供螺紋和快速斷開型，直徑比SMA同軸連接器小25%。六角螺母的最大螺紋直徑為250.0英寸。

Hypertronics連接器為高速以太網、消防線和光纖通道應用提供全套差分雙軸和四軸連接器、觸點和電纜組件。差分對、雙軸連接器和電纜組件在按需應用的高速匹配阻抗數據中提供優異的性能。信號對信號特性阻抗和信號對屏蔽特性阻抗在整個連接器對中保持恒定。真正的雙軸連接器接口確保信號完整性，同時最大限度地減少抖動和數據速率錯誤。

深圳市立維創展科技有限公司，授權代理銷售Hypertronics連接器產品，歡迎咨詢。

詳情了解Hypertronics請點擊：/brand/75.html

或聯系我們的銷售工程師：0755-83642657 QQ: 2295048674


機械和環境規范

罩殼型式	-65°C至+ 125°C
耐久性	插拔次數最低500次
耦合螺母扭矩（螺母）建議值	最低值2.3英寸磅
嚙合/ 斷開力（快速斷開）	最大值3磅/3到5磅
耐蝕性	MIL-STD-202方法101 測試條件B
抗沖擊性	MIL-STD-202方法213br />測試條件B
抗震性	MIL-STD-202方法204 測試條件B
耐熱沖擊性	MIL-STD-202方法107 測試條件B

材質與終飾

罩殼與內部觸頭	符合ASTM-B16的黃銅，UNS C36000合金或符合ASTM-B196的鈹銅，UNS C17200、C17300合金符合ASTM-A582的30 CRES 符合MIL-DTL-45204 II類1級的鍍金
絕緣子	符合ASTM-D1710或ULTERM 1000的聚四氟乙烯（PTFE）
連接器插頭/ 插座罩殼	符合ASTM-B211/221的6061-T6鋁材符合SAE AMS-C-26074的化學鍍鎳或符合SAE AMS QQ-P-416的鍍鎘
墊片/密封件	硅酮橡膠，符合A-A-59588

電氣

觸頭額定電流	最大3.0安培
DWV	最大250 VDC
絕緣電阻	在直流200 V下最低為5000兆歐姆
帶寬	高達3千兆赫。
數據速率	每秒超過1 Gbit
差分對線纜阻抗	150 歐姆 + 15 歐姆 100 歐姆 + 10 歐姆
信號到屏蔽線纜的阻抗	75 歐姆 + 10 歐姆 50 歐姆 + 7 歐姆
